3色12点LED表示レベルメーター
バーグラフ(棒状)表示 品番 JVU-0301

概要
 本キットは、8ビットマイコンPIC16LF1826を使用した 3色12点LEDバーグラフ(棒状)表示VUレベルメーター 品番JVU-0301(完成品)です。
  通常のVUレベルメーターとして、オーディオ信号などの 入力信号を対数(VU)スケールで棒状表示するほか、リニア(直線) 表示切替が可能で、DC直流電圧をリニアスケールで3色12点 LEDバーグラフ(棒状)表示できます。

    機能と特長
  1. 3色(緑、黄、赤)12点LED表示
  2. VU/リニア(直線)表示切換可
  3. 高速/低速サンプリング速度切換可
  4. 各色LEDを直列接続し、定電流ドライブすることにより 消費電流の低減化(約60mA 全LED点灯時
  5. PIC内蔵10ビットA/D変換モジュール使用
  6. A/D変換値の移動平均によるソフトウェアー ローパスフィルター採用
  7. 利得4倍(12dB)の全波整流入力アンプ付
  8. 推奨電源電圧は12V
    電気的特性
  1. 動作電源電圧 10V〜15V(12V推奨)
  2. 動作電流  約60mA @12V、全LED点灯時         約20mA @12V、全LED消灯時
  3. 入力アンプゲイン 12dB(4倍)
  4. 入力電圧範囲 AC入力 0〜0.256Vrms(0〜0.717Vp-p)          DC入力 0〜0.256V
  5. サンプリング速度 1mS/4mS(高速/低速)
  6. 表示速度     16mS/64mS(高速/低速)
  7. ADC基準電圧    1.024V
  8. LED定電流源    15mA/LEDセグメント
3色12点LED表示レベルメーター JVU-0301
定価 1キット完成品 ¥1,980(外税)

中級者向きキット

 3色12点LEDバーグラフ(棒状)表示VUレベルメーター みどり、黄色のLEDが点灯したところ。 jvu_0301_2.jpg

16ドットLED表示VUレベルメーター
ピークホールド付 品番 JVU-0242

概要
 PEAK/HOLD付16ドットLED表示VUレベルメーターIC, IR2E04(シャープ) を使用したキット品番JVU-0242です。
 本機は入力信号レベルを9個の緑のLEDと7個の赤のLEDを使って 対数(VU)スケールで棒状表示します。
 ピークホールド機能とは、入力信号レベルの最大値を検出し、 その点灯LEDを一定時間点灯(ホールド)させます。入力信号レベルの最大値が 目で見える形となります。

    機能と特長
  1. VUスケール
  2. ピークホールド機能
      オート/マニュアル リセット切り替え可能
      0dBレベルはピークホールド有無が可能
  3. -1dB以下の9エレメントのLED電流は外付け 抵抗R12(1本)により設定
  4. ACL回路内臓のため電源投入時の異常点灯を防止

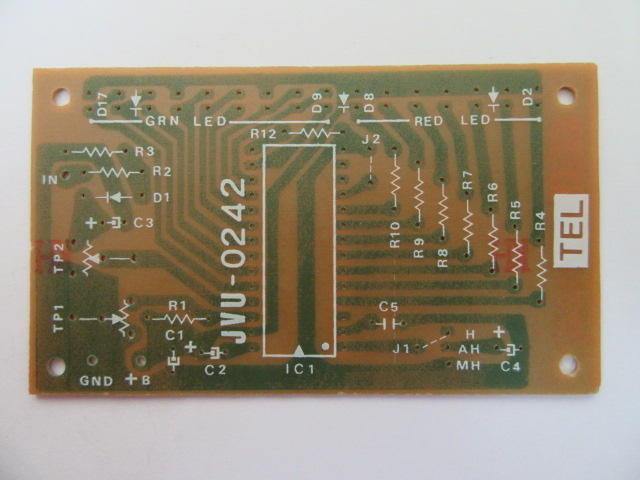

 16ドットLED表示VUレベルメーターJVU-0242キット部品一式 jvu_0242_2.jpg
