4x1(4列1行)キーパッドを使った
赤外線リモコン送信機　品番IR-0298L-TX_RT

4x1キーパッド赤外線リモコン送信機 品番IR-0298L-TX-RT
　 概要

　本機は、赤外線リモコン送信部(IR-0298L-TX)と4x1(4列1行)キーパッド(ACC-0324KEY-4x1-TX)からなる4x1キーパッド赤外線リモコン送信機（品番IR-0298L-TX-RT）です。本機と赤外線リモコン受信機（品番IR-0298-RX-RR）とペア―で使うことによって、さまざまな機器の遠隔操作、特に交流のON/OFFが簡単で確実に実現できます。
　赤外線リモコン送信部に関する詳しい内容は、赤外線リモコン送信部(IR-0298L-TX)説明書等を参照してください。
　4x1キーパッドは4列1行のタクトスイッチの配列プリント基板です。スイッチには二つの動作があります。スイッチが押されるごとに受信機のリレーがON/OFFを繰り返すトグルモードと、1秒，2秒，4秒のパルスモードがあります。例えば、1秒のパルスモードの場合、スイッチが押されるごとに約1秒間受信機のリレーが励起(ON)されます。
　受信機の出力リレーは1個ですから、トグルモードとパルスモードは独立していません。例えば、トグルモードでリレーをONにした状態で1秒のパルスモードスイッチを押すと、約1秒後にリレーはOFFになります。トグルモードとパルスモードは用途別に使用してください。

    主な規格
  1. 電源電圧　　　3Ｖ±5％、単三2本
  2. 消費電流　　　約30μA(0.03mA)スタンドバイ時
    　　　　　　　約1.3mA(スイッチを押した時)

4x1キーパッド赤外線リモコン送信機 品番IR-0298L-TX-RT
使い方


　赤外線リモコン送信部(IR-0298L-TX)に4x1キーパッドを差し込むみ３Ｖの電池をつなぐとすぐ動作します。電池は、単三あるいは単四形が使えます。キットには、単三電池ボックスが入っています。電池は入っていません。

4x1(4列1行)キーパッドの各スイッチの機能
スイッチ番号 名称 機能
SW1 ON/OFF トグルモード: 押すごとに受信側リレーがON/OFFします。(注1)
SW2 1秒パルス パルスモード: 押すごとに受信側リレーが約1秒ONになります。
SW3 2秒パルス パルスモード: 押すごとに受信側リレーが約2秒ONになります。
SW4 4秒パルス パルスモード: 押すごとに受信側リレーが約4秒ONになります。
(注1)　 受信側出力リレーは1個ですから、トグルモードとパルスモードは独立していません。例えば、トグルモードでリレーをONにした状態で1秒のパルスモードスイッチを押すと、約1秒後にリレーはOFFになります。トグルモードとパルスモードは用途別に使用してください。

4x1キーパッド赤外線リモコン送信機　IR-0298L-TX-RT の組み立て例


送信側の電源に単三形２個使いましたが、単四形でもOKです。 電池はキットには入っていません。

4x1キーパッド赤外線リモコン送信機(IR-0298L-TX-RT)と受信機(IR-0298-RX-RR)のペア―の組み立て例

リレー出力は配線されていません。受信機側の電源に5VスイッチングＡＣアダプター(秋月電子通商(株)で入手可能）を使っています。アダプターはキットには入っていません。

4x1キーパッド赤外線リモコン送信機（品番IR-0298L-TX-RT）　モジュールキットの内容
品名 品番 個数 特記
4x1キーパッド ACC-0324KEY-4x1-TX 1個 モジュール完成品
赤外線リモコン送信部 IR-0298L-TX 1個 モジュール完成品
単三電池ボックス 3X2　3V用 1個 3Pピンソケット付き
説明書 1部

電磁リレードライブ回路モジュール（ACC-0325-RX）を使った
赤外線リモコン受信機 品番IR-0298-RX-RR

赤外線リモコン受信機 品番IR-0298-RX-RR
　 概要

本機は、赤外線リモコン受信部(IR-0298-RX)と電磁リレードライブ回路モジュール（ACC-0325-RX）を接続して使うことによって、さまざまな機器の遠隔操作、特に交流のON/OFFを簡単で確実に実現できます。本機は、4x1キーパッド赤外線リモコン送信機(IR-0298L-TX-RT)とペア―で使ってください。赤外線リモコン受信部に関する詳しい内容は、赤外線リモコン受信部(IR-0298-RX)説明書等を参照してください。
　電磁リレードライブ回路モジュールは、赤外線リモコン受信部の出力コネクターに接続します。本モジュールの電源は、受信部モジュールから供給されますので別途電源を準備する必要はありません。受信部モジュールの電源電圧は５Ｖです。
　コネクターに出力されたデータはマイコン（PIC12F1571）で読み込まれ、電磁リレーを駆動します。電磁リレー出力は、送信側のスイッチが押されるごとにON/OFFを繰り返すトグルモードと、1秒，2秒，4秒のパルスモードがあります。例えば、1秒のパルスモードの場合、送信側のスイッチが押されるごとに約1秒間リレーが励起(ON)されます。リレーが励起されるとLEDが点灯し、圧電ブザーが鳴ります。
　本機の出力リレーは1個ですから、トグルモードとパルスモードは独立していません。例えば、トグルモードでリレーをONにした状態で1秒のパルスモードスイッチを押すと、約1秒後にリレーはOFFになります。トグルモードとパルスモードは用途別に使用してください。

    主な規格
  1. 電源電圧　　　　　　　　　　　５Ｖ±10％、安定化されたもの
  2. 消費電流　　　　　　　　　　　約9mA(電磁リレーOFFのとき)
    　　　　　　　　　　　　　　　約50mA(電磁リレーONのとき)
  3. 出力電磁リレーの容量　　　　　最大１A（100VAC 交流100Wまで)
    　　　　　　　　　　　　　　　最大2A(30VDC 直流)

赤外線リモコン受信機 品番IR-0298-RX-RR
使い方


　5Ｖ電源(100mA以上)を用意し、３Pのピンソケットを使って赤外線リモコン受信部のCN4 に接続します。電源には5VスイッチングＡＣアダプター又は弊社三端子電源キットJPS-0161+5Vなどを使います。電池は本機の消費電流が大きいので使えません。電源は別売です。そのほかの赤外線リモコン受信部に関する詳しい内容は、赤外線リモコン受信部(IR-0298-RX)説明書等を参照してください。
　電源を入れると直ちに受信待ち状態になり、赤外線リモコン送信機との通信が可能になります。
赤外線リモコン受信機（IR-0298-RX-RR）は、赤外線リモコン送信機(IR-0298L-TX-RT)とペア―で使ってください。
　[赤外線リモコン送信機(IR-0298L-TX-RT)の方は、赤外線リモコン送信部(IR-0298L-TX) プラス　4x1(4列1行)キーボード(ACC-0322KEY-4x1-TX)からなり、キーパッドのスイッチを押すことによって通信が始まります。4x1(4列1行)キーパッドの各スイッチの機能を下表に示します。]

送信側4x1(4列1行)キーパッドの各スイッチの機能
スイッチ番号 名称 機能
SW1 ON/OFF トグルモード: 押すごとに受信側リレーがON/OFFします。(注1)
SW2 1秒パルス パルスモード: 押すごとに受信側リレーが約1秒ONになります。
SW3 2秒パルス パルスモード: 押すごとに受信側リレーが約2秒ONになります。
SW4 4秒パルス パルスモード: 押すごとに受信側リレーが約4秒ONになります。
(注1)　 受信側出力リレーは1個ですから、トグルモードとパルスモードは独立していません。例えば、トグルモードでリレーをONにした状態で1秒のパルスモードスイッチを押すと、約1秒後にリレーはOFFになります。トグルモードとパルスモードは用途別に使用してください。

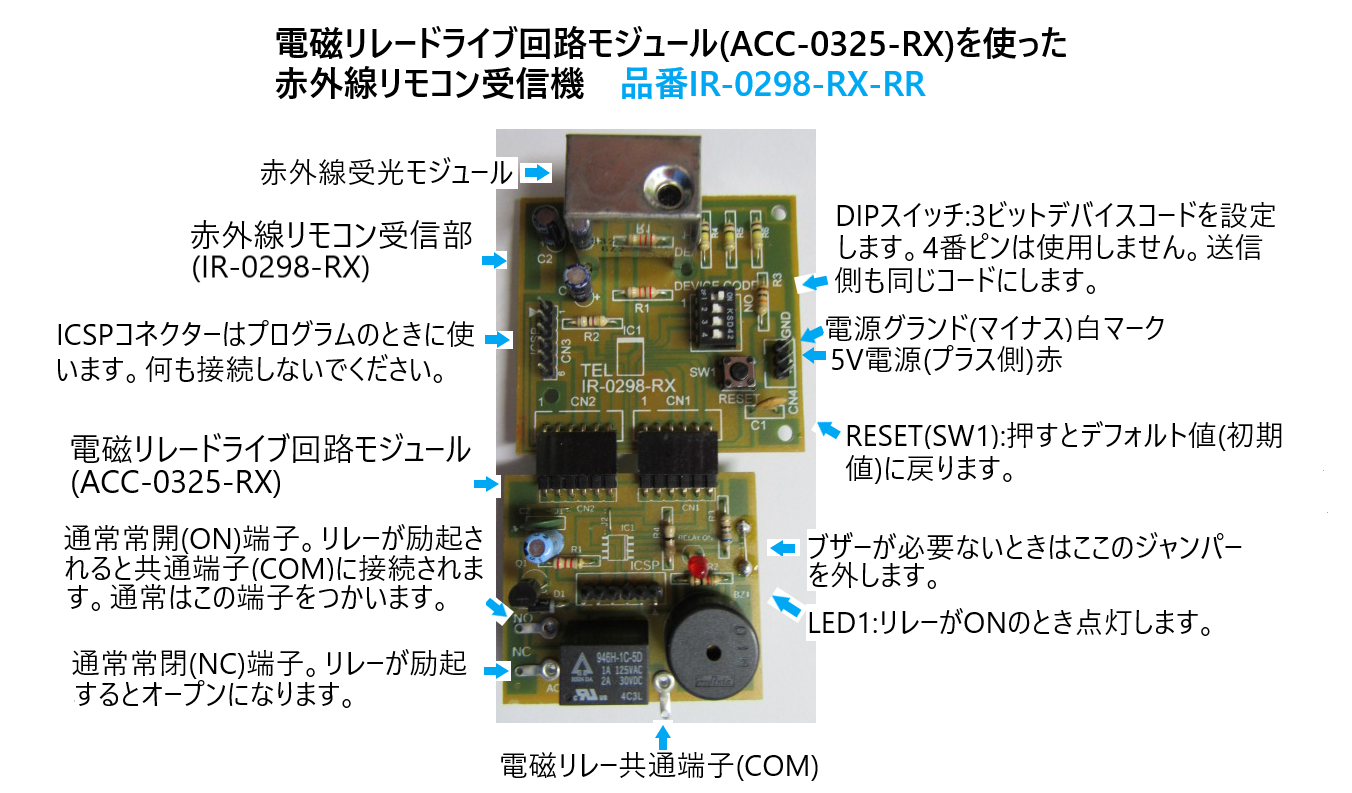

赤外線リモコン受信機（IR-0298-RX-RR） の組み立て例


電源に5VスイッチングＡＣアダプター(秋月電子通商(株)で入手可能）を使った組み立て例

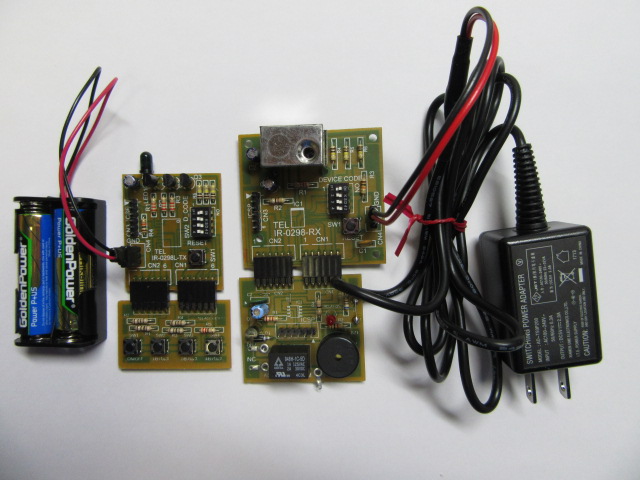

赤外線リモコン送信機（IR-0298L-TX-RT） と受信機（IR-0298-RX-RR）のペア―の組み立て例


リレー出力は配線されていません。受信機側の電源に5VスイッチングＡＣアダプター(秋月電子通商(株)で入手可能）を使っています。アダプター、電池等はキットには入っていません。送信側の電源に単三形２個使いましたが、単四形でもOKです。

赤外線リモコン受信機　品番IR-0298-RX-RR　モジュールキットの内容
品名 品番 個数 特記
電磁リレードライブ回路モジュール ACC-0325-RX 1個 モジュール完成品
赤外線リモコン受信部 IR-0298-RX 1個 モジュール完成品
ピンソケット 3Ｐ 1個 赤、黒リード線付(約15cm長）
説明書 1部

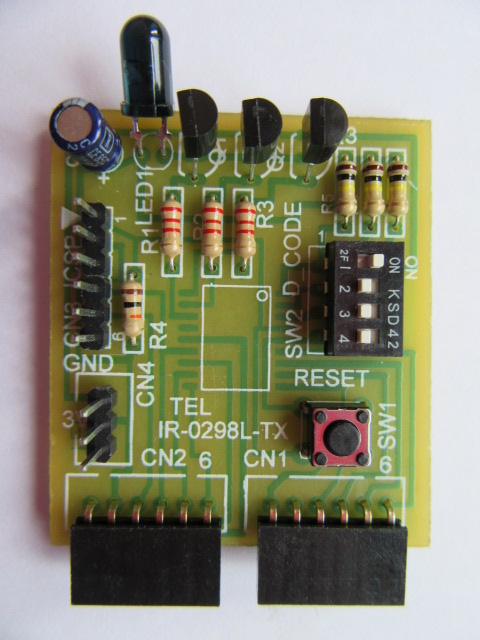

赤外線リモートコントローラ送信部
赤外線によるリモコン制御　品番　IR-0298L-TX

概要
　本キットは、8ビットマイコンPIC16LF1826を使用した赤外線 リモートコントローラ送信部(品番IR-0298L-TX) （完成品）です。
　本機を使うにはキーパッド (品番ACC-029５-KEY4x4)（別売）が必要です。
　　赤外線リモートコントローラ受信部 (品番IR-0298-RX)と組み合わせて 赤外線によるリモコン制御ができます。
　また、本機とLCD表示付リモートコントローラ 受信部(品番IR-0294-RX）を組み合わせると、送信側のキーパット のスイッチ番号が表示されるようになります。

    機能と特長
  1. 消費電力が極めて小さい。約28μA@３V(スリープ時） スイッチが押されたとき約１ｍA＠３Ｖ
  2. 小型でローコスト
  3. １６個のキースイッチを使って最大２６種類のキーコード（５ビット）を送信。
  4. １６個のキースイッチ中、二度押しスイッチが４個、四度押しスイッチが２個、 単発スイッチが１０個ある。
  5. デバイスコードは、３ビットDIPスイッチを使って設定する。
  6. LCD表示付リモートコントローラ受信部(品番IR-0294-RX）と 組み合わせて使えばキースイッチ名を表示できる。
  7. 通信可能距離は直線で約５ｍ（直射日光は避ける）
  8. 動作電源電圧は2.2V-3.3V (単三電池２個。５V電源不可。）

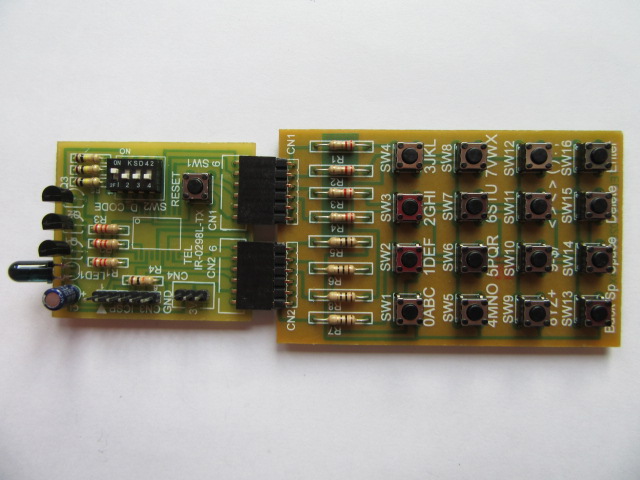

　赤外線リモートコントローラ送信部IR-0298L-TXと キーパットACC-0295-KEY4x4（別売）を接続したところ。 ir_0298l_tx_2.jpg

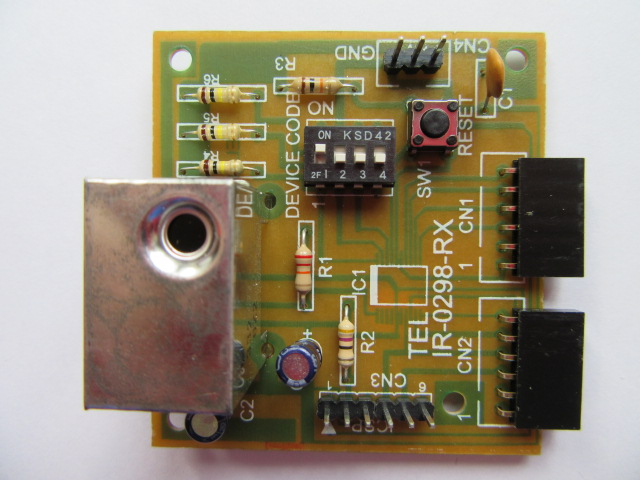

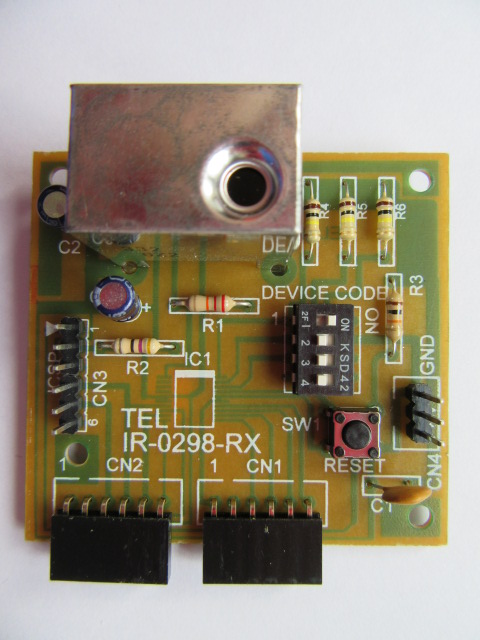

赤外線リモートコントローラ受信部
赤外線によるリモコン制御　品番　IR-0298-RX

概要
　本キットは、８ビットマイコンPIC　16F1826 リモートコントローラ受信部(品番IR-0298-RX) （完成品）です。
　赤外線リモートコントローラ送信部 IR-0298L-TXと組み合わせて、赤外線によるリモコン 制御ができます。
　本機は送信側キースイッチ対応したキーコードを １６進で出力します。
　本機の出力に１０進変換アダプター HtoD-297を接続すれば１６進から１０進に変換され、出力信号が 保持されますので、種々の機器の制御が簡単になります。

    機能と特長
  1. 消費電力が小さい。約2.5mA@5V
  2. 小型でローコスト
  3. １６個のキースイッチを使って最大２６種類のキーコード（５ビット） を受信。
  4. １６個のキースイッチ中、二度押しスイッチが４個、四度押し スイッチが２個、単発スイッチが１０個ある。
  5. デバイスコードは、３ビットDIPスイッチを使って設定する。
  6. LCD表示付リモートコントローラ送信部(品番IR-0294L-TX）と 組み合わせて使えばキースイッチ名を表示できるようになる。
  7. 通信可能距離は直線で約５ｍ（直射日光は避ける）
  8. 動作電源電圧は4.0V-5.0V

　赤外線リモートコントローラ受信部IR-0298L-TXと １０進変換アダプターHtoD-297（別売）を接続したところ。
　表示は二度押しスイッチ２がセットされたことを示します。 又、デバイスコードが"１１０"であることがわかります。 ir_0298_rx_2.jpg

LCD表示付赤外線リモコン送信部
マルチプレックス型１２８セグメント液晶使用　品番　IR-0294l-TX

概要
　本キットは、８ビットマイコン、PIC　16LF1947を使用したLCD表示付 赤外線リモートコントローラ送信部(品番IR-0294L-ＴX）（完成品）です。 　LCD表示付リモートコントローラ受信部 (品番IR-0294-RX）と組み合わせて、赤外線によるリモコン制御 ができます。
　液晶には本機キーパットのスイッチ番号が８桁の文字列として 表示されます。初期の文字列はデフォルト番号として表示されますが、 書き込みモードで文字列を変更することもできます。
　マルチプレックス型液晶表示器は表示応答速度が非常に速いのが特徴で、 リモコンスイッチの番号表示に最適です。
　本機リモコンスイッチには、 キーパッド(品番ACC-029５-KEY4x4)（別売）を使って下さい。

    機能と特長
  1. 消費電力が極めて小さい。約1４μA@３V(スリープ時） スイッチが押されたとき約１ｍA＠３Ｖ
  2. マルチプレックス型１２８セグメントＬＣＤ表示器を使用し、最大８桁の 英数字を表示する。１桁１６セグメント、PLA変換コード使用。
  3. セグメントＬＣＤ表示器を使用したため表示応答速度が速い。
  4. １６個のキースイッチを使って最大２６種類のキーコード（５ビット）を送信。
  5. １６個のキースイッチ中、二度押しスイッチが４個、四度押しスイッチが２個、 単発スイッチが１０個ある。
  6. ３ビットのデバイスコードは、キースイッチを使ってプログラムで設定する。
  7. ２６種類のキーコードに対応したテキストを１６個のキースイッチを 使って書き込み表示できる。
  8. ２６種類のキーコードに対応した表示テキストをＲＳ２３２シリアルポートを 使ってPCからの書き込みも可能。
  9. テキスト、キーコードとデフォルト値はEEPROMメモリーに書かれ、 電源を切っても消去されない。
  10. 通信可能距離は直線で約５ｍ（直射日光は避ける）
  11. 動作電源電圧は2.2V-3.3V (単三電池２個使用。５V電源不可。）

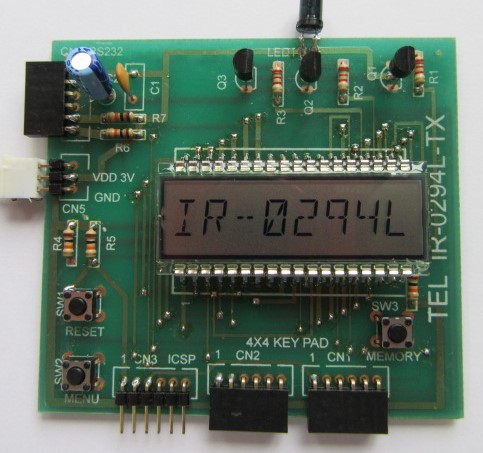

LCD表示付赤外線リモコン送信部　IR-0294l-TX
定価 １キット完成品　￥3,980(外税）
上級者向きキット

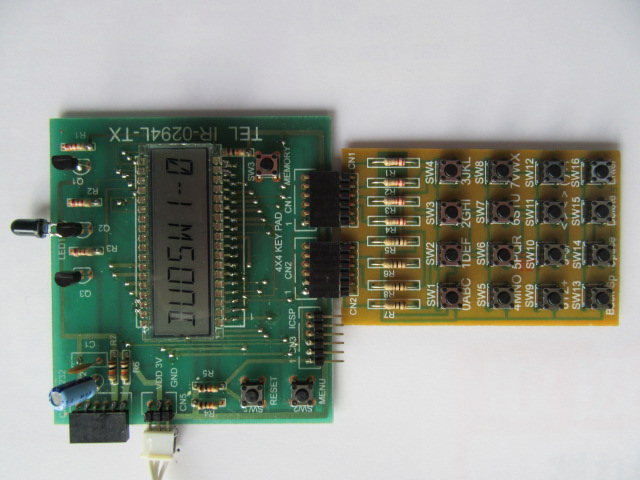

　LCD表示付赤外線リモコン送信部IR-0294L-TX とキーパッド(品番ACC-029５-KEY4x4)（別売）を接続したところ。
　表示は二度押しスイッチ１がクリアーされたことを示します。　 ir_0294l_tx_2.jpg

LCD表示付赤外線リモコン受信部
マルチプレックス型１２８セグメント液晶使用　品番　IR-0294-RX

概要
　本キットは、８ビットマイコン、PIC16F1947を使用したLCD表示付赤外線 リモートコントローラ受信部(品番IR-0294-RX) （完成品）です。
　　LCD表示付赤外線リモートコントローラ送信部 (品番IR-02９4L-TＸ) と組み合わせて、赤外線によるリモコン 制御ができます。
　液晶には送信機側のキーパットのスイッチ番号が８桁の文字列として 表示されます。初期の文字列はデフォルト番号として表示されますが、 キーパットを使って受信機側の文字列も変更することもできます。
　マルチプレックス型液晶表示器は表示応答速度が非常に速いのが特徴で、 リモコンスイッチの番号表示に最適です。
　本機の出力は１６進なので、 １０進変換アダプター(品番HtoD-0297）を使えば出力が１０進に変換され、 出力信号も保持されるので、種々の機器の制御が簡単になります。
　本機リモコンスイッチには、 キーパッド(品番ACC-029５-KEY4x4)（別売）を使って下さい。 キーパッドは、送信部、受信部共用になっています。

    機能と特長
  1. 消費電力が小さい。約2.5mA@５V
  2. マルチプレックス型１２８セグメントＬＣＤ表示器を使用し、最大８桁の 英数字を表示する。１桁１６セグメント、PLA変換コード使用。
  3. マルチプレックス型セグメント液晶表示器を使用したため表示応答速度が 非常に速い。
  4. 最大２６種類のキーコード（５ビット）を受信し１バイトデーターを１６進出力。
  5. １６個のキースイッチ中、二度押しスイッチが４個、四度押しスイッチが２個、 単発スイッチが１０個ある。
  6. ３ビットのデバイスコードは、キースイッチを使ってプログラムで設定する。
  7. ２６種類のキーコードに対応した表示テキスト（名前）を１６個の キースイッチを使って書き込み表示できる。
  8. ２６種類のキーコードに対応した表示テキストをＲＳ２３２シリアルポートを 使ってPCからの書き込みも可能。
  9. テキスト、キーコードとデフォルト値はEEPROMメモリーに書かれ、 電源を切っても消去されない。
  10. 通信可能距離は直線で約５ｍ（直射日光は避ける）
  11. 動作電源電圧は4.0V-5.0V
LCD表示付赤外線リモコン受信部　IR-0294-RX
定価 １キット完成品　￥3,980(外税）
上級者向きキット

　LCD表示付赤外線リモコン受信部IR-0298L-TX とキーパッド(品番ACC-029５-KEY4x4)（別売）を接続したところ。
　表示は二度押しスイッチ１がセットされたことを示します。 又、デバイスコードが"１１０"であることがわかります。 ir_0294_rx.jpg
