いろいろな音色のサイレンを作る

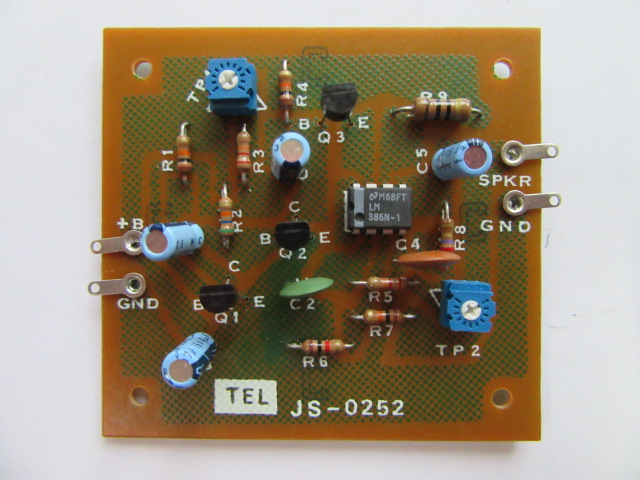

サイレンキット 品番JS-0252

概要
 本キットは非安定バイブレータとパワーアンプLM386を組み合わせて サイレン音を発生する回路で、警報装置などの応用が考えられます。
 周期と周波数は半固定抵抗器で可変でき、いろいろなサイレン音 を作ることができます。可変周期範囲1〜7Hz、可変周波数範囲 250Hz〜1.5KHz。
 電源は12V,500mA程度のものを用意してください。

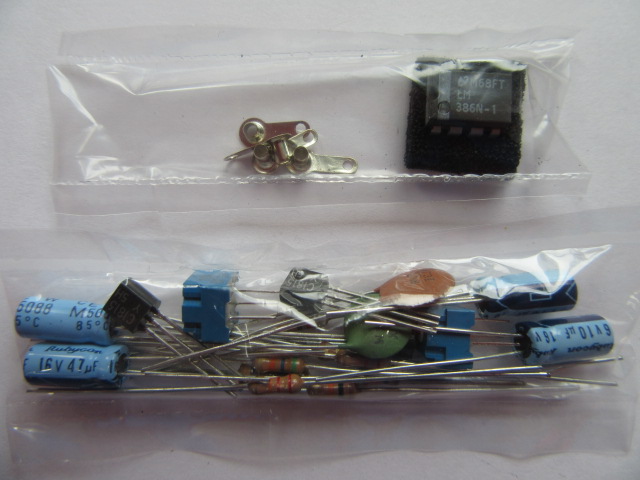

 サイレンキット JS-0252 部品一式
スピーカー、電源回路はキットに入っていません。  js_0252_2.jpg

オーディオ信号を直流制御信号に変換する
3チャンネルAC/DC変換回路 品番PD-0255

概要
 本キットはOPアンプによる全波整流回路と平均化コンデンサーを組み合わせ、 入力の平均値を出力するAC/DC変換回路です。
 ダイオードだけの全波整流とちがい、理想ダイオードによる全波整流回路は 小さな入力信号に対しても高精度の動作が期待され、オーディオ信号を直流の 制御信号に変換するのに適しています。
 本キットの一つの応用として、ダイナミックサウンドプロセッサーの 制御信号用が考えられます。(説明書応用例参照)
 電源はジャンパーの接続の仕方によって、単電源(9V〜12V)でも 二電源(±9V〜±12V)でも動作します。

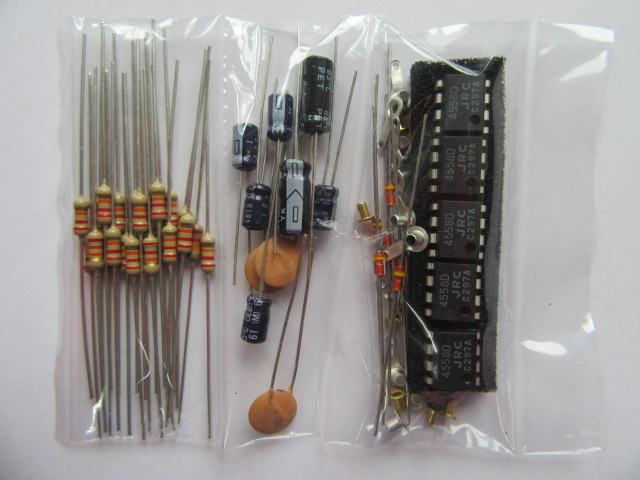

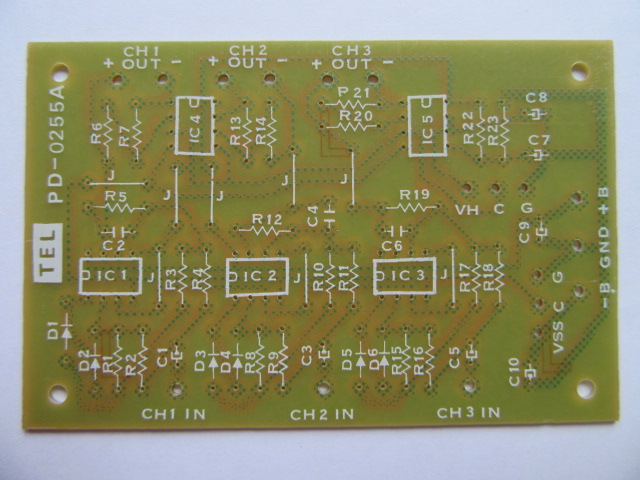

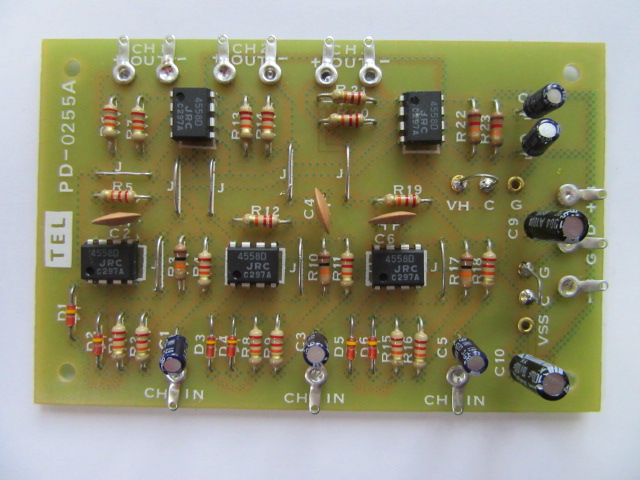

 3チャンネルAC/DC変換 回路PD-0255 部品一式  pd_0255_2.jpg

1オーム以下の抵抗値が簡単に測定できる
ミリオームアダプター 品番MOA-0260

概要
 本キットは、被測定抵抗(Rx)を1Ω/1Vの電圧に変換する 抵抗/電圧変換アダプターで、1オーム以下の抵抗値が簡単に 測定できます。出力は電圧ですのでミリボルト電圧計が 必要です。テスターも使えますが、1Vレンジが付いているものが より正確に測れます。
 測定原理は、被測定抵抗(Rx)にパルスを加え、Rxの両端で 起こる電圧降下を正出力ピークホールド回路で出力します。
 被測定抵抗(Rx)にかかるパルス幅は100μS,1Aと幅の狭いパルスで 被測定物にダメージを与える心配はほとんどありません。
 電源は15V〜18Vの単一電源を用意してください。

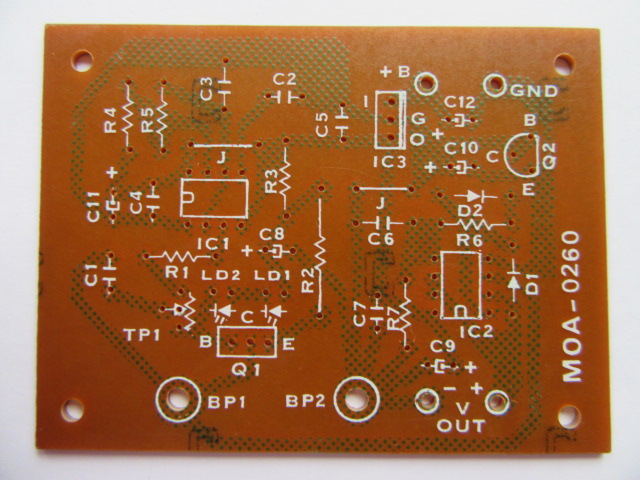

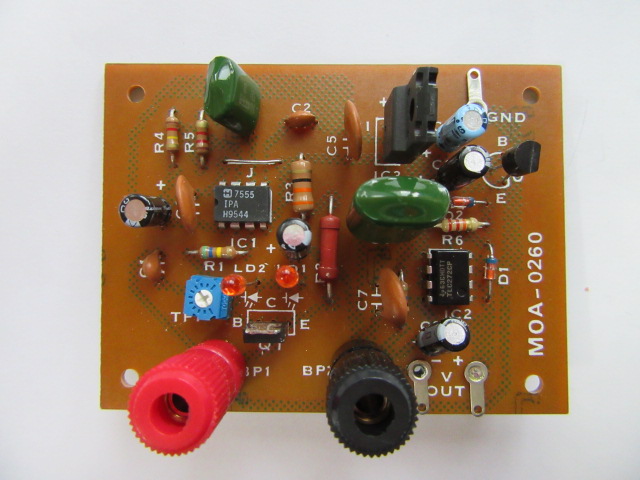

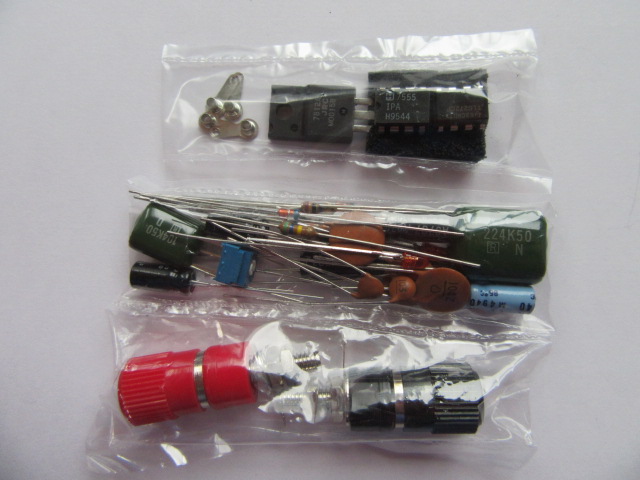

 ミリオームアダプターMOA-0260  部品一式  moa_0260_2.jpg

AM/FMラジオの受信周波数をデジタル表示
AM/FMチューナー用周波数カウンター DTS-0114

概要

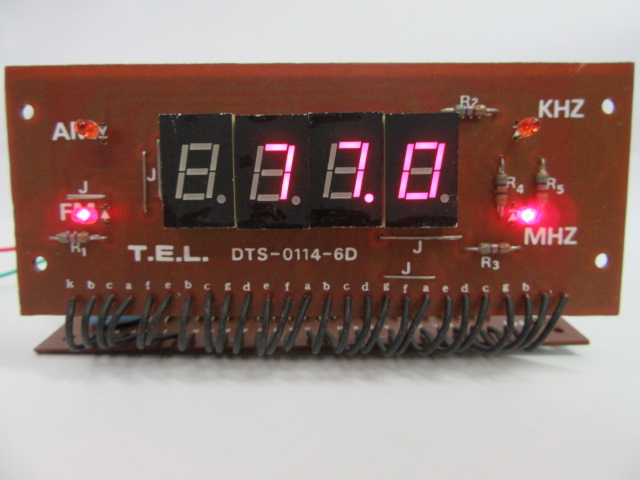

 本キットは、サンヨーLSI、LC7257を使用した、AM/FMチューナー 用周波数カウンターDTS-0114で、AM/FMラジオの受信周波数を 4桁のLEDでデジタル表示します。PLLタイプのチューナーには 使用できないので注意してください。
 FMは100Khz、AMは1Khzきざみでカウントされます。また、FMには 分周比1/100の高感度プリスケーラガ内蔵されています。
 本機の入力信号はAM/FMチューナーの局部発信回路(局発)から とります。チューナーの中間周波数システムの違いにより、 ±10.7Mhz(FM)、+469Khz(AM)、+455Khz(AM)を選択する ことができます。
 ラジカセ、カーラジオ、ホームラジオなどの受信周波数 表示用として、又、測定機用周波数カウンターとして利用 いただけます。
 本機の本体部分と表示部分が分離しており、ケースへの 組み込みが容易です。
 電源は、直流/交流動作が可能で、直流電源は12V、0.5A以上、 交流電源の場合は、12Vac、0.5A以上のものを使ってください。
 本キットは、部品点数が多く、入力をチューナーに接続する部分も 難しいので上級者向きキット とします。

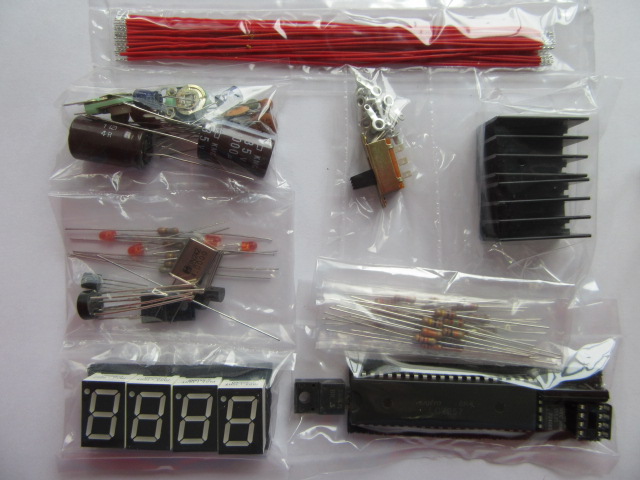

 AM/FMチューナー用周波数カウンターDTS-0114 部品一式

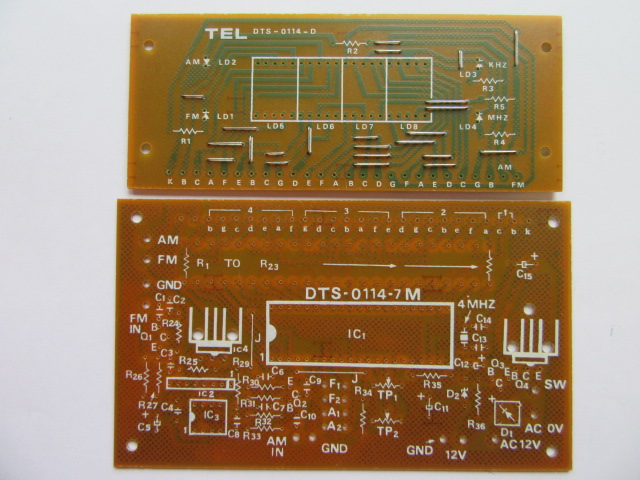

プリント基板が2枚入っています。  dts_0114_2.jpg

CMOSロジックレベル入出力を RS232レベルの入出力に変換
RS232レベル変換アダプター 品番ACC-0296-RS232

概要
 本キットは、はインターシルRS232送受信用IC ICL3232を使った RS232レベル変換アダプターで、CMOSロジックレベルの入出力を RS232レベルの入出力に変換します。
 LCD表示付赤外線リモートコントローラ 送信部(品番IR-0294L-TX)又は LCD表示付赤外線リモートコントローラ 受信部(品番IR-0294-RX) の RS232シリアルポートを本機のCMOSロジックレベル側に接続すると、 PCからテキストの入力が可能になります。
 電源電圧は3V-5VでPIC側から供給されます。

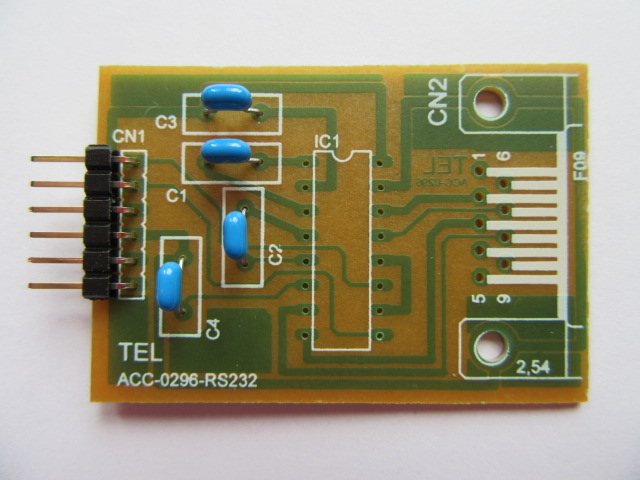

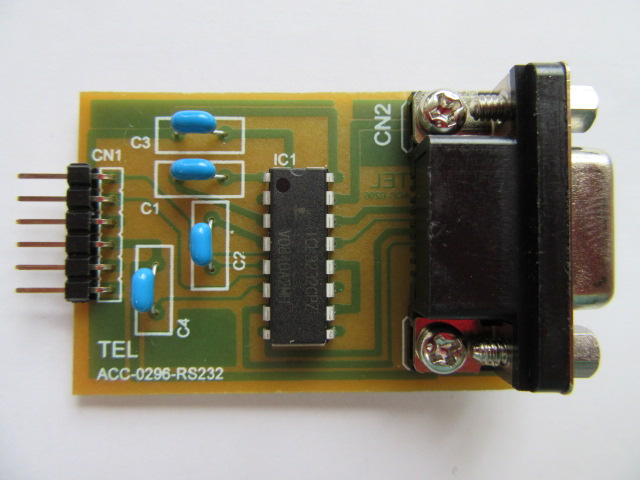

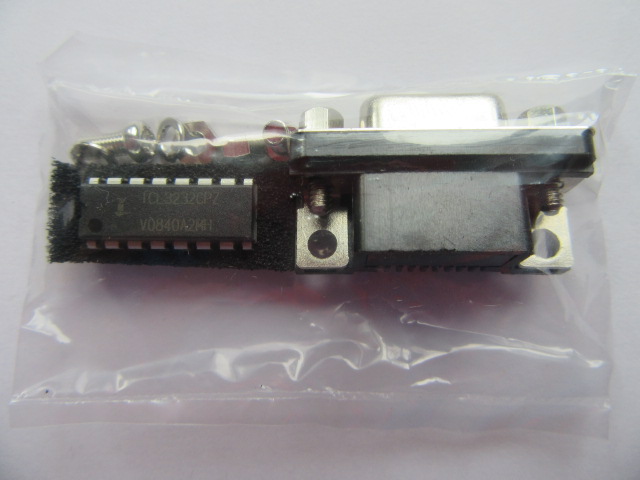

RS232レベル変換アダプター 品番 ACC-0296-RS232 acc_0296_rs232_2.jpg
