音楽を作る楽しみ、聴く楽しみ。TEL電子工作キット
MIDIミュージックプレーヤー、ケース付 品番GMP-0313LS-C

概要
 本電子工作キットは、ポリカーボネート製ケースを使って MIDIミュージックプレーヤーを組み立てることができる簡単なキットです。ポリカーボネートケースは加工性に優れ,キズ・ヒビが入りにくく、粘り強いのが特長です。小型スピーカーの空気穴と電源用トグルスイッチの止穴は加工済みです。
 本キットを組み立てるのに必要な部品と材料は全てキットに入っています。但し、はんだこて等の電子工作用の工具はご用意してください。
 その他のMIDIミュージックプレーヤーの概要、主な特性及び機能、使い方は、基板キット品番GMP-0313LSの説明書(PDF)を参照してください。
 本キットGMP-0313LS-C組み立て方の詳細は、下記のMIDIミュージックプレーヤー製作説明書(PDF)を参照してください。

MIDIミュージックプレーヤー品番GMP-0313LS_C 部品と材料一覧表
部品名 値、寸法 数量 特記
MIDIミュージックプレーヤー基板 GMP-0313LS 1個 基板完成品
ポリカーボネートケース 約125(D)x110(W)x31(H)mm 1個 カバー付
小型ダイナミックスピーカー8Ω、0.2W 400Hz〜5KHz 1個 2mmピンソケット付
電池ボックス 単三x2本 1個 リード線付
単三アルカリ電池 2本
トグルスイッチ 1個 電源スイッチ用
ゴム足(クッション材) SJ−5312 4個 3M製
ナベネジ M3x8mm 4個
スプリングワッシャー M3用 4個
接着式サポート ペテット T-600 4個 基板のスペーサ用
ピンソケット 2.54oピッチ 3ピン 1個 電源用
ピンソケット 2oピッチ 2ピン 1個 スピーカー用予備
線材 赤色 少量 10p程
収縮チューブ(ヒシチューブ) 3oΦ径黒 4個 長さ約10mm
サンプルEEPROM、ICソケット付 E64_SAMPLE 赤 1個 基板に実装済み

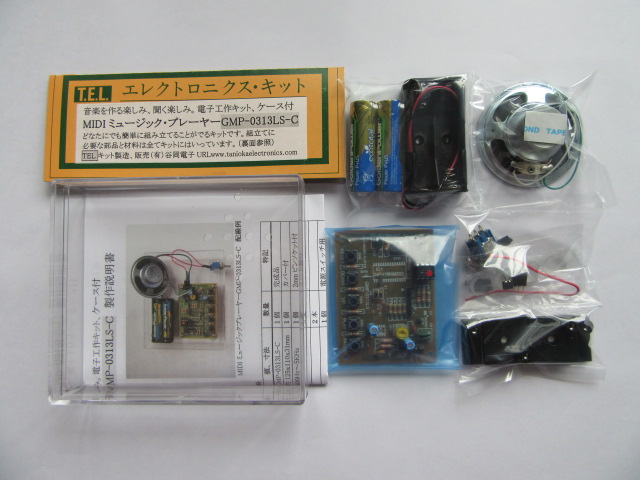

MIDIミュージックプレーヤー、ケース付 GMP-0313LS_Cキットの内容

gmp_0313c_7.jpg:)
    サンプルROMの曲目
  1. トルコ行進曲 Turkish March: Wolfgang Amadeus Mozart(24小節まで)
  2. エリーゼのために For Elise: Ludwig van Beethoven(45小節まで)
  3. われをもすくいし Amazing Grace: John Newton,

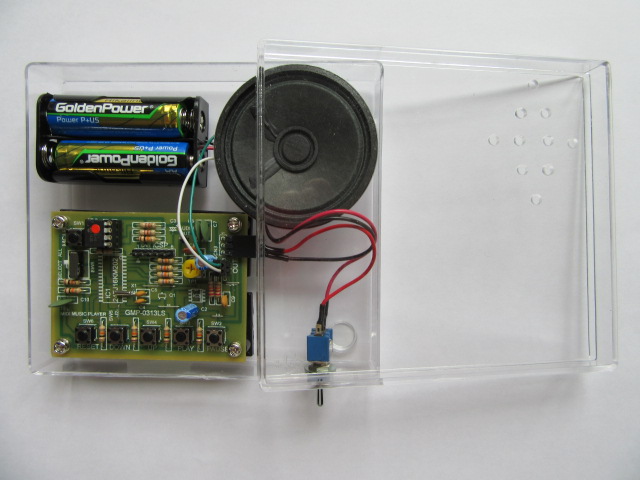

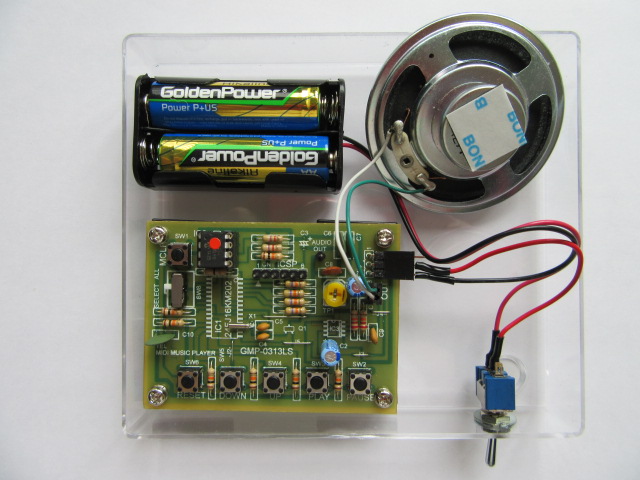

    MIDIミュージックプレーヤー、ケース付キットの組み立て方の例
  1. トグルスイッチをケースにとりつける。
  2. プリント基板にペテットをねじ止めする。ペテットが基板の内側に収まるようにする。
  3. 基板のケース内での位置決めを製作例で確認してから、ペテット剥離紙をはがしケースに固定する。
  4. 電池ボックスの製作例で位置決めを確認してから、剥離紙をはがしケースに固定する。
  5. 3PピンソケットをCN3ピンヘッダーに差し込む。電池ボックスのマイナス(黒)にヒシチューブを入れてから3Pピンソケットの1番(左側)に半田する。半田はあまり過熱しないようにする。ピンソケットが溶ける可能性がある。以下配線例参照。
  6. 同様に、電池ボックスのプラス(赤)にヒシチューブを入れてから、トグルスイッチの一番下のピンに半田する。
  7. 赤の線材を使い、ヒシチューブを2個入れてからトグルスイッチの中央のピンに半田し、他方を3Pピンソケットの中央(2番ピン)に半田する。高温のブロアーがあれば、ヒシチューブを収縮させる。
  8. 次に、スピーカーの剥離紙をはがしケースに固定し、スピーカーの2Pソケットを基板のCN2のコネクターに差し込む。
  9. 最後に、電池ボックスに電池を入れ、サンプルROMがICソケットに差さっていることを確認し、トグルスイッチ(電源スイッチ)を入れる。音が出ないときはもう一度配線を確認する。
  10. MIDIミュージックプレーヤーの使い方はMIDIミュージックプレーヤーGMP-0313LSの説明書を参照ください。

もっと便利に、もっと手軽にMIDIミュージックを楽しもう!
MIDIミュージックプレーヤー基板キット(完成品)品番GMP-0313LS

概要
 本キットは、マイクロチップ社、16ビットマイコンPIC24F16KM202及び 1.2Wオーディオパワーアンプを使用したMIDIミュージックプレーヤーで、PIC MOS EEPROM24LC/FCシリーズ(以下ROMと表記)に書かれたMIDIデータをデジタル音に変換し、楽曲のメロディーを自動演奏します。ROMは8ピンのICソケットで差し替え可能で、4種類のメモリーに対応します。ROMの最新曲目については、下記のTEL EEPROM 最新曲目リストを参照して下さい。MIDIミュージックライターモデルMMW-0317WRTで、自由に好きな曲をROMに書き込み、 本機を使って演奏を楽しむこともできるようになります。
 ROMに書かれたMIDIファイルはMIDI規格に沿って書かれていますが、弊社独自の 記述があり、他社のMIDIファイルとの互換性はありません。  また、MIDIファイルは電子楽器等からサンプリングプログラムなどで出力されたファイルではなく、楽譜から直接書かれたプログラムです。
 音源には32ビットCCPタイマーを使い、最大4つの音を同時に鳴らすことができます。 音域はA0 - B7で、音階は7オクターブ+3、87種類の音階が用意されていて、 グランドピアノの鍵盤に匹敵します。音符の長さは水晶発信器で制御され、全音符から64分音符まで、それぞれのノートと 付点音符、連音符などが使用でき、ほとんどすべての音楽に対応できます。
 曲の速さはラルゴからプレストまで16種類をプログラムで設定できます。音の強弱(ベロシティ;Velocity)もMIDI情報に含まれていますが、本機では使用していません。

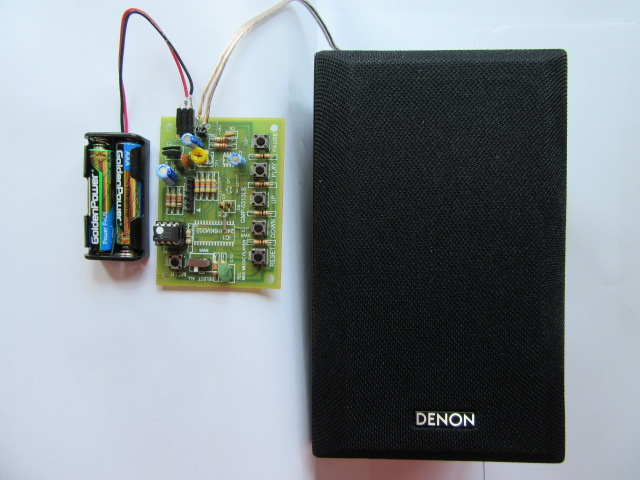

 小型スピーカが期間限定品として本キットに入っていますが、ボックス無しでは重低高音は期待できません。本機は音域が広いので、再生周波数域が33Hz以下〜20KHz以上のスピーカを使ってみて下さい。ミニコンポのスピーカ等がお勧めです。本器の電源電圧は3Vで、単1、単2、単3又は単4電池を2本使ってください。電池、電池ボックス等はこのキットには入っていません。

    主な特性及び機能
  1. 出力周波数範囲 27.5Hz(A0)〜3.95KHz(B7)
  2. 補助出力(AUX出力)振幅範囲 0V〜電源電圧(3V)
  3. パワーアンプ出力(BTL出力) 1.2W
  4. 電源電圧範囲 2.8V〜3.3V、3V(推奨)
  5. 消費電流 約5mA(スピーカードライブ時)
  6. プリント基板上スイッチの主な機能 リセット、アップ、ダウン、プレイ、ポーズ、 全曲/1曲セレクト、MCLR、音量調整用半固定抵抗

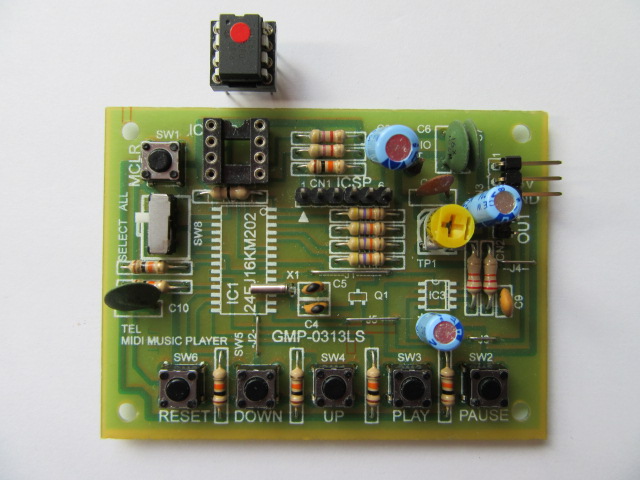

EEPROMメモリーを基板から外したところ

gmp_0313ls_2.jpg:)
    キットの内容
  1. MIDIミュージックプレーヤー基板(完成品)
    品番GMP-0313LS   1個
  2. 3Pピンソケット 2.54mmピッチ 3V電源用  1個
  3. 2Pピンソケット 2mmピッチ スピーカ用 1個
  4. サンプルROM、ICソケット付、
    品番 E64_SAMPLE  1個
  5. サンプルスピーカ   1個
  6. 説明書  1部
  7. 電池、ボックスはキットに入っていません。
    サンプルROMの曲目
  1. トルコ行進曲 Turkish March: Wolfgang Amadeus Mozart(24小節まで)
  2. エリーゼのために For Elise: Ludwig van Beethoven(45小節まで)
  3. われをもすくいし Amazing Grace: John Newton,
    セットアップの仕方
  1. 2Pピンソケットを使ってコネクターCN2(OUT)にスピーカをつなぐ。 ダイナミックスピーカを使うこと。
    サンプルスピーカの場合、コネクター付である。
  2. サンプルROMを基板のIC2のソケットに差し込む。ICには方向があるので注意する。 サンプルROMのICソケットは外さずにそのまま使うこと。
  3. スライドスイッチSW8がALLモードの位置にあることを確認する。

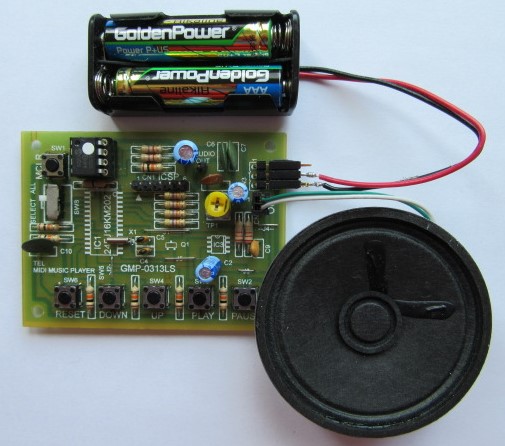

  4. 電池ボックスを3Pピンソケットを使ってコネクターCN3(+3V,GND)に 接続する(図1)。CN3の2番ピン(中央)がプラス、3番ピンがマイナス (GND)。極性に注意すること。
  5. 電池ボックスに電池を入れると直ちに曲がスタートする。

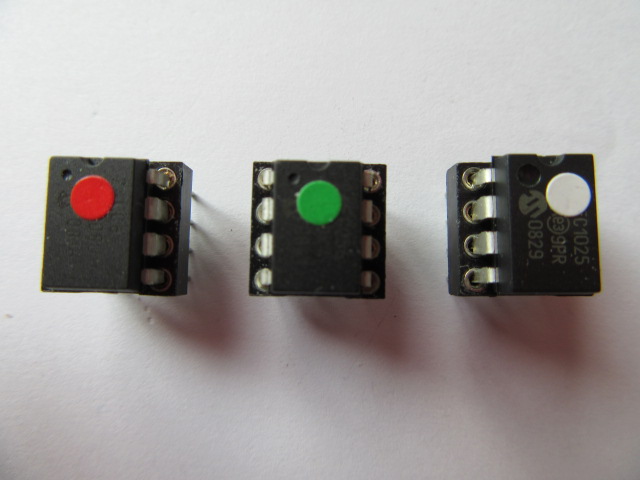

TEL EEPROM 最新曲目リスト 2017年6月現在
MIDI Music Piece Written by YUJI TANIOKA(TEL Company)

    品番E1025_001  Total Time 39:20、 読込時間 約8秒、 定価¥1,200〔外税〕
  1. モーツァルト トルコ行進曲 Turkish March: Wolfgang Amadeus Mozart, 12.3K Byte, Time 2:49
  2. ベートーヴェン エリーゼのために For Elise: Ludwig van Beethoven, 6.4K Byte, 2:45
  3. ショパン 革命のエチュード Etude op.10-12, Revolutionary: Chopin, 11.6K Byte, 2:50
  4. われをもすくいし..... Amazing Grace: John Newton, 1K Byte, 0:24
  5. 主よ終わりまで..... O Jesus, I Have Promised:John Ernest Bode, 1.2K Byte, 0:50
  6. ショパン 幻想即興曲 Fantasie-Impromptu op.66: Fryderyk Chopin, 18.5K Byte, 4:32
  7. ショパン 別れの曲 Etude, op.10-3 "Tristesse":Fryderyk Chopin, 9.5K Byte, 2:56
  8. ショパン 華麗なる大円舞曲 Grande Valse Brillante op.18: Chopin,  23K Byte, T6:04
  9. バッハ G線上のアリア Air On The G String:Johann Sebastian Bach, 2K Byte, 3:35
  10. バッハ主よ、人の望みのよろこびよ Jese, Joy Of Man's Desiring, Bach, 5.6K Byte, 2:41
  11. フレディマーキュリー  ボヘミアンラプソディ Bohemian Rhapsody: Freddie Mercury, 11K Byte, 4:35
  12. シューマン トロイメライ "Traumerei" Robert Schumann, 2.8K Byte, 1:57
  13. ショパン 子犬のワルツ "Minute Waltz" op.64-1: Fryderyk Chopin、 8.1K Byte, 1:46
  14. ビゼー  ハバネラ Habanera: Georges Bizet、 4.4K Byte, 1:36
    品番E1025_002  Total Time 43:34、 読込時間 約8秒、 定価¥1,200
  1. シューベルト 即興曲 作品90の2 "Impromptu op90-2":Franz Peter Schubert, 18K Byte, Time 5:21
  2. ベートーヴェン月光の曲(第一楽章) Moon Light 1st movement: Beethoven,  6.6K Byte, 5:11
  3. シューベルト 楽興の時 Musical Moments no 3 op.94-4:Franz Peter Schubert, 5.5K Byte, 1:39
  4. リスト ラ・カンパネラ La Campanella: Franz Liszt, 21.7K Byte, 5:32
  5. シューベルト アヴェ・マリア Ave Maria D839: Franz Peter Schubert, 7.4K Byte, 3:00
  6. あめよりくだり..... O Word Of God Incarnate: William How/Mendelssohn, 2.4K Byte, 1:37
  7. シューベルト 軍隊行進曲 Military March op.51-1 :Franz Peter Schubert,  17.2K Byte, 3:53
  8. ショパン ノクターン 作品9の2 Nocturne Op9-2: Fryderyk Chopin,   7.2K Byte, 2:55
  9. メンデルスゾーン 春の歌 Spring Song Op62-6: Felix Mendelssohn,  7.3K Byte, 3:28
  10. ワーグナー 婚礼の合唱 Bridal Chorus: Richard Wagner, 3.3k Byte, 1:39
  11. メンデルスゾーン 結婚行進曲 Wedding March op.61-9: Felix Mendelssohn, 18.5K Byte, 6:17
  12. リムスキー 熊蜂の飛行 The Flight of The Bumblebee: Rimsky,  6.8K Byte, 1:41
  13. かいぬしわが主よ..... Saviour, Like A Shepherd lead us: Bradbury, 2.8K Byte, 1:21
    品番E1025_003 Total Time 38:37、 読込時間 約8秒、 定価¥1,200
  1. シューベルト即興曲 作品90の4 Impromptu Op90-4" Franz Peter Schubert 27.5K Byte, Time 7:22
  2. あめなるよろこび..... Love Divine, All Loves Excelling, John Zundel and Charles Wesley  2.6K Byte T1:38
  3. リスト 愛の夢 第3番 Dreams Of Love 3 Franz liszt 11K Byte T4:20
  4. ブラームス  ハンガリア舞曲第5番 Hungarian Dance no.5 Johannes Brahms  8.2K Byte T2:20
  5. バダジェフスカ 乙女の祈り A Maiden's Prayer Tekla Badarzewska ,  10K Byte T3:50
  6. 主よ、みもとに近づかん..... Nearer, My God, to thee, Lowell Mason  1.8 KB  T1:22
  7. ベートーヴェンソナタ悲愴 第一楽章 パート1 Pathetique 1st Movement part 1, Beethoven - Piano Sonata No8, 32KB
  8. ベートーヴェンソナタ悲愴 第一楽章 パート2 Pathetique 1st Movement part 2, Beethoven - Piano Sonata No8, 1.2KB  T9:20
  9. ベートーヴェンソナタ悲愴 第二楽章 Pathetique 2nd Movement Beethoven - Piano Sonata No8,  8.6K Byte  T3:40
  10. ベートーヴェンソナタ悲愴 第三楽章 Pathetique 3rd Movement Beethoven - Piano Sonata No8,  14.5K Byte  T4:25
  11. ブラームス ワルツ 作品39−15 Waltz, op.39-15, Johannes Brahms 3.3K byte  T1:30
    品番 E1025_004 Total Time 45:40、 読込時間 約8秒、定価¥1,200
  1. バッハ プレリュード と フーガ Prelude and Fugue No.2 in C minor BWV 847  Johann Sebastian Bach 11K Byte  Time 3:14
  2. ショパンワルツ作品64-2  Valse, Op64-2 Fryderyk Franciszek Chopin 10.5K Byte T4:27
  3. そらはほがらに..... For The Beauty Of the Earth: Conrad Kocher 1.8KB T1:12
  4. ショパンマズルカ作品7-1 MazurkaOp7-1 Fryderyk Franciszek Chopin 7.2KB T2:17
  5. ベートーヴェン ソナタ テンペスト 第一楽章 Sonta in D minor The Tempest  1st movement Op31-2, Beethoven 23.5KB T7:53
  6. ベートーヴェンテンペスト 第二楽章パート1 Sonta in D minor The Tempest 2nd movement Part 1 Op31-2, Beethoven 5.8KB
  7. ベートーヴェンテンペスト 第二楽章パート2 Sonta in D minor The Tempest 2nd movement Part 2 Op31-2, Beethoven 4KB T7:53(part1,2)
  8. ベートーヴェンテンペスト 第三楽章  Sonta in D minor The Tempest 3rd movement  Op31-2, Beethoven  27.3KB T7:47
  9. スーザ マーチ 星条旗よ永遠なれ The Stars and Stripes Forever; John Philip Sousa  12.4K Byte Time 3:35
  10. ドビュッシー アラベスク1番 Arabesque No.1 Claude Achille Debussy  9KB T4:05
  11. こひつじをば..... Crown Him With Many Crowns, George J. Elvey  2.2KB T1:36
  12. エルガー 愛の挨拶 Love's Greeting: Edward Elgar 5K Byte T2:57
    品番 E1025_005 Total Time 38:26 読込時間 約8秒、定価¥1,200
  1. ショパン 英雄ポロネーズ No.6 Polonaise No.6 "Heroique" Op.53 Fryderyk Chopin 28KB Time 6:18
  2. メンデルスゾーン ベニスの舟歌作品19-6 Venetian Gondola Song Op19-6 Felix Mendelssohn 3.5K Byte T2:19
  3. メンデルスゾーン ベニスの舟歌作品30-6 Venetian Gondola Song Op30-6 Felix Mendelssohn 5.8K Byte T2:58
  4. スーザ マーチ ワシントンポストThe Washington Post; John Philip Sousa 9.8K Byte T2:25
  5. ベートーヴェンソナタ月光の曲第一楽章 "Mondshein" Moon Light sonata 1st movement Ludwig van Beethoven, op.27-2 6.7KB T5:11
  6. ベートーヴェンソナタ月光の曲第二楽章"Mondshein" Moonlight sonata 2nd movement Beethoven,op.27-2 5.8KB T1:50
  7. ベートーヴェンソナタ月光の曲第三楽章 パート1 "Mondshein" Moonlight sonata 3rd movement part1 Beethoven, op.27-2 31.8K Byte Time 6:33
  8. ベートーヴェンソナタ月光の曲第三楽章 パート2 "Mondshein" Moonlight sonata 3rd movement part2 Beethoven, op.27-2 5.5KB T1:22
  9. 勝利の主イエス..... Ye Servants Of God, Your Master Proclaim: William Croft 2KB T1:14
  10. グリーグ アニトラの踊りAnitra's Dance Op46-3 Edvard Hagerup Grieg 10.7KB T3:16
  11. シューベルト セレナーデ Serenade, Franz Peter Schubert D957-4 6.8KB T3:05
  12. みよや十字架の..... Onward Christian Soldiers Arther S. Sullivan 3KB T1:50
    品番 E1025_006 Total Time 38:30 読込時間 約8秒、定価¥1,200
  1. ウエーバー 舞踏への勧誘 Invitation To The Dance op.65: Carl Maria Von Weber,  31KB   T8:43
  2. フィシャー いともかしこし..... I Love to Tell the Story 、 William G. Fischer 3.4KB   T1:50
  3. スーザ 雷神行進曲 The Thunderer March: Sousa   10KB  T2:44
  4. モーツァルト ソナタ G アレグロ Sonata in G KV283 Mozart Allegro 15KB   T3:50
  5. モーツァルト ソナタ G アンダンテ Sonata in G KV283 Mozart Andante  13.2KB  T5:06
  6. モーツァルト ソナタ G プレスト Sonata in G KV283 Mozart Presto  18.8KB   T4:56
  7. ショパン バラード第一番(Op.23 ) Ballad, Op.23 in G minor Fryderyk Franciszek Chopin  27.5KB   T9:50
  8. Just a Closer Walk with Thee; Traditional Folk Song   1.4KB   T0:51
  9. ハッピーバースデーソング A happy Birthday Song; Traditional Song  1KB  T0:32
    品番E256_001 Total Time 6:42、 読込時間 約2秒、 定価 ¥500
  1. トルコ行進曲 Turkish March: Wolfgang Amadeus Mozart, 12.3K Byte, 2:49
  2. 軍隊行進曲 Military March op.51-1 :Franz Peter Schubert, 17.2K Byte, 3:53
    品番E256_002 Total Time 7:22、 読込時間 約2秒、 定価 ¥500
  1. 革命のエチュード Etude op.10-12, Revolutionary: Chopin, 11.6K Byte, 2:50
  2. 幻想即興曲 Fantasie-Impromptu op.66: Fryderyk Chopin, 18.5K Byte, 4:32
    品番E256_003 Total Time 5:51、 読込時間 約2秒、 定価 ¥500
  1. 別れの曲 Etude, op.10-3 "Tristesse" : Fryderyk Chopin,  9.5K Byte, 2:56
  2. ノクターン 作品9の2 Nocturne Op9-2: Fryderyk Chopin, 7.2K Byte, 2:55
    品番E256_004 Total Time 7:50、 読込時間 約2秒、 定価 ¥500
  1. 華麗なる大円舞曲 Grande Valse Brillante op.18: Chopin, 23K Byte, 6:04
  2. 子犬のワルツ "Minute Waltz" op.64-1: Fryderyk Chopin、8.1K Byte, 1:46
    品番E256_005 Total Time 6:16、 読込時間 約2秒、 定価 ¥500
  1. G線上のアリア Air On The G String: Johann Sebastian Bach, 2K Byte, 3:35
  2. 主よ、人の望みのよろこびよ Jese, Joy Of Man's Desiring, Bach, 5.6K Byte, 2:41
    品番E256_006 Total Time 8:08、 読込時間 約2秒、 定価 ¥500
  1. ボヘミアン ラプソディ Bohemian Rhapsody: Freddie Mercury, 11K Byte, 4:35
  2. トロイメライ "Traumerei": Robert Schumann, 2.8K Byte, 1:57
  3. ハバネラ Habanera: Georges Bizet、4.4K Byte, 1:36
    品番E256_007 Total Time 7:00、 読込時間 約2秒、 定価 ¥500
  1. 即興曲 作品90の2 "Impromptu Op90-2":Franz Peter Schubert, 18K Byte, 5:21
  2. 楽興の時 Musical Moments no 3 op.94-4:Franz Peter Schubert, 5.5K Byte, 1:39
    品番E256_008 Total Time 8:32、 読込時間 約2秒、 定価 ¥500
  1. ラ・カンパネラ La Campanella: Franz Liszt, 21.7K Byte, 5:32
  2. アヴェ・マリア Ave Maria D839: Franz Peter Schubert, 7.4K Byte, 3:00
    品番E256_009 Total Time 11:24、 読込時間 約2秒、 定価 ¥500
  1. 春の歌 Spring Song Op62-6: Felix Mendelssohn, 7.3K Byte, 3:28
  2. 婚礼の合唱 Bridal Chorus: Richard Wagner, 3.3k Byte, 1:39
  3. 結婚行進曲 Wedding March op.61-9: Felix Mendelssohn, 18.5K Byte, 6:17
    品番E256_010 Total Time 7:56、 読込時間 約1秒、  定価 ¥500
  1. エリーゼのために For Elise: Ludwig van Beethoven, 6.4K Byte, 2:45
  2. 月光の曲(第一楽章) Moon Light 1st movement: Beethoven, 6.6K Byte, 5:11
    品番E256_011 讃美歌集1 Total Time 17:10、 読込時間 約1秒、定価 ¥500
  1. われをもすくいし Amazing Grace: John Newton, 1K Byte, 0:24
  2. 主よ終わりまで O Jesus, I Have Promised:John Ernest Bode, 1.2K Byte, 0:50
  3. あめよりくだり O Word Of God Incarnate: William How/Mendelssohn, 2.4K Byte, 1:37
  4. かいぬしわが主よ Saviour, Like A Shepherd lead us: Braudbury, 2.8K Byte, 1:21
  5. あめなるよろこび..... Love Divine, All Loves Excelling, John Zundel and Charles Wesley  2.6K Byte T1:38
  6. 主よ、みもとに近づかん..... Nearer, My God, to thee, Lowell Mason  1.8 KB  T1:22
  7. そらはほがらに..... For The Beauty Of the Earth: Conrad Kocher 1.8KB T1:12
  8. こひつじをば..... Crown Him With Many Crowns, George J. Elvey  2.2KB T1:36
  9. 勝利の主イエス..... Ye Servants Of God, Your Master Proclaim: William Croft 2KB T1:14
  10. みよや十字架の..... Onward Christian Soldiers Arther S. Sullivan 3KB T1:50
  11. いともかしこし...... I Love to Tell the Story: William G. Fischer 3.4KB T1.50
  12. Just a Closer Walk with Thee: Traditional Fork Song 1.4KB T0:50
    品番E64_001 読込時間 約1秒、  定価 ¥250
  1. 熊蜂の飛行 The Flight of The Bumblebee: Rimsky, 6.8K Byte, 1:41
    品番E64_002 Total Time 4:12、 読込時間 約1秒、  定価 ¥250
  1. われをもすくいし Amazing Grace: John Newton, 1K Byte, 0:24
  2. 主よ終わりまで O Jesus, I Have Promised:John Ernest Bode, 1.2K Byte, 0:50
  3. あめよりくだり O Word Of God Incarnate: William How/Mendelssohn, 2.4K Byte, 1:37
  4. かいぬしわが主よ Saviour, Like A Shepherd lead us: Bradbury, 2.8K Byte, 1:21
    品番E64_SAMPLE サンプル品 非売品
  1. トルコ行進曲 Turkish March: Wolfgang Amadeus Mozart(24小節まで)
  2. エリーゼのために For Elise: Ludwig van Beethoven(45小節まで)
  3. われをもすくいし Amazing Grace: John Newton,

ホームページ
