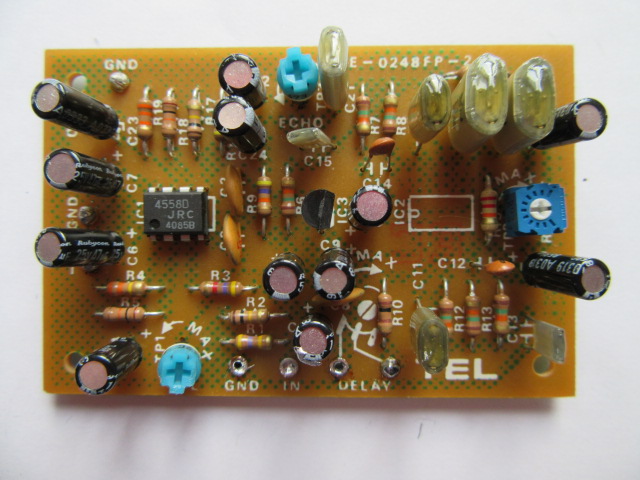

DE-0248FP アセンブル例
プリント基板のサイズ 縦52mm 横80mm
デジタルエコー DE-0248FP定価 １キット ￥5,600(外税）
中級者向きキット
DE-0248FP アセンブル例
プリント基板のサイズ 縦52mm 横80mm
デジタルエコー DE-0248FP概要
本キットは、三菱M65850FPを使用したデジタル遅延回路で、
オーディオ信号入力をデジタル化（サンプリング）し、
内臓のSRAMメモリーを使って遅延させます。
遅延時間は約15ms〜200ms、ボリューム連続設定が可能です。
ダイナミックマイクアンプ付です。出力信号は、原音と、遅延された
信号がミックスされた形で出力されます。半固定抵抗器で、エコー、
リピート調整が可能です。
遅延用ICはプリント基板パターン面にすでに実装されています。
推奨電源電圧範囲は正負二電源±9V〜±12Vで、消費電流は約30mA
です。弊社キット三端子安定化電源JPS-0162±12V、
などが使えます。

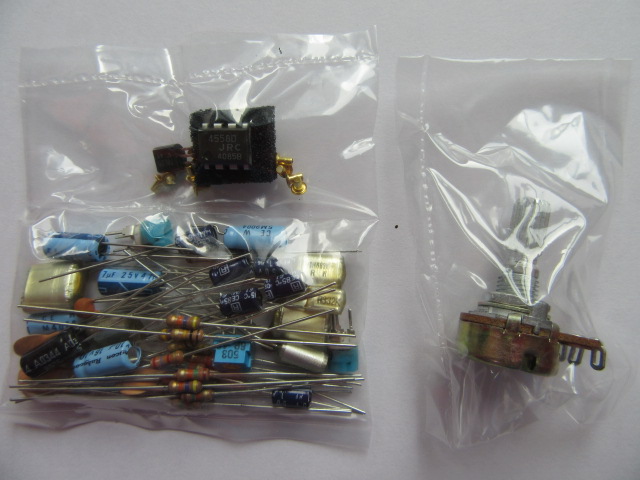

DE-0248FP キットの部品一式

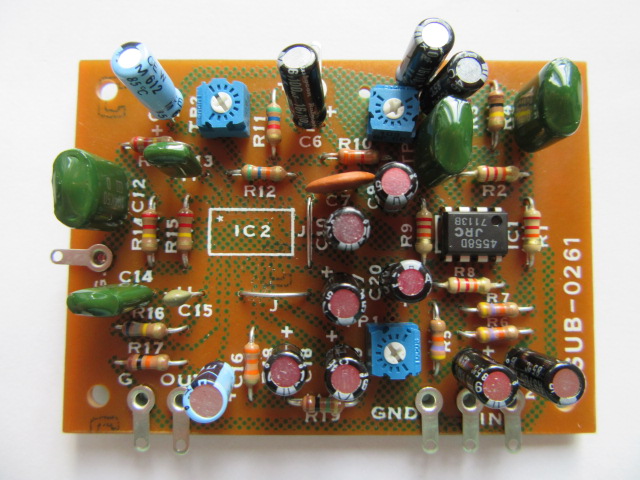

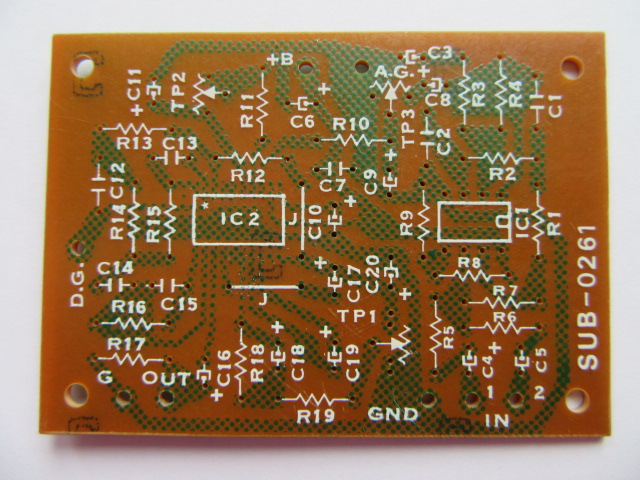

SUB-0261 アセンブル例

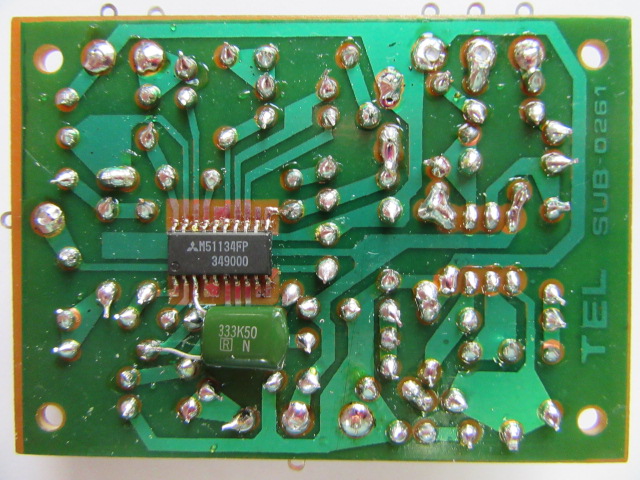

SUB-0261 プリントパターンの修正例
（C21をパターン面からはんだ付け）
プリント基板のサイズ 縦65mm 横78mm
エキストラバス サブハーモナイザー SUB-0261概要
本キットは、エキストラバス用（重低音）サブハーモナイザー
IC三菱M51134を使用した音響効果回路で、
AV機器の重低音強調用として使われます。特に、ラジカセなど小口径の
スピーカーをドライブするときにその効果が発揮されます。
M51134はすでにパターン面に実装されています。
回路とその働きは説明書を参照してください。
説明書にもありますが、設計ミスによりC21がプリント基板から
欠落してしまいました。説明書の図に従ってプリントパターンのを
一部カットし、C21をパターン面からはんだ付けしてください。
動作電源電圧範囲は単電源の場合7V〜15V、推奨電源電圧は12V
です。弊社キット三端子安定化電源 JPS-0161,
+12V、などが使えます。
このキットは、修正が必要であること、応用回路にミキサーアンプを
使うことなどから上級者向きキット
としました。
三菱M51134は製造中止品です。在庫に限りがあります。注文の際には
在庫の確認をお願いいたします。

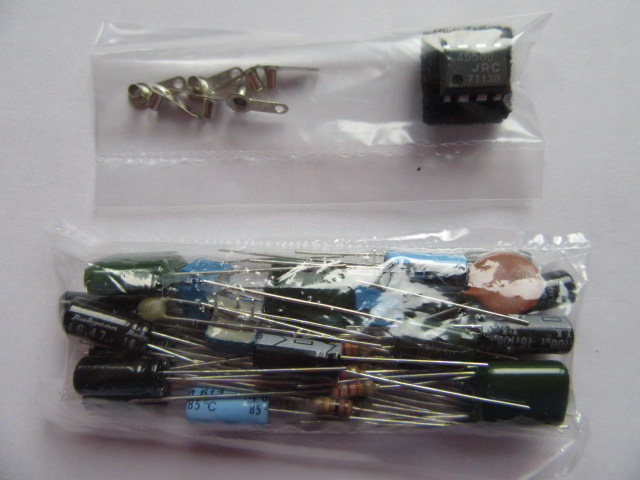

SUB-0261 キットの部品一式

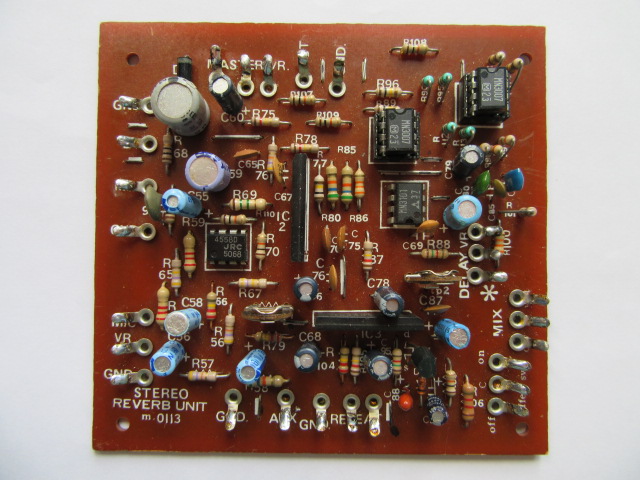

SRU-0113 アセンブル例
外付けボリュームなどは配線されていません。
プリント基板のサイズ 縦98mm 横102mm
BBDオーディオ信号遅延回路 SRU-0113概要
本キットはパナソニックBBD(bucket-brigade device) MN3007
２個使用したオーディオ信号遅延回路で、最大100mS信号遅延時間
を得ることができます。
現在、BBDによる遅延はデジタル回路に置き換わっていますが、ギターの
エフェクターなどには今も使われています。
ダイナミックマイク入力とラインレベル入力を備えていますので
マイクミキサーとしても使えます。
遅延時間スピード（delay）コントロールのほかに、繰り返し時間を
コントロールするリピート(repeat),エコーの深さを調整する
ミックス(mix)コントロールが付いています。
電源電圧は単電源１２V、弊社キット三端子安定化電源
JPS-0161 +12V、などが使えます。
本キットは、部品点数が多く、回路も複雑なので
上級者向きキットとします。
パナソニックBBDは製造中止品です。在庫に限りがあります。注文の際には
在庫の確認をお願いいたします。

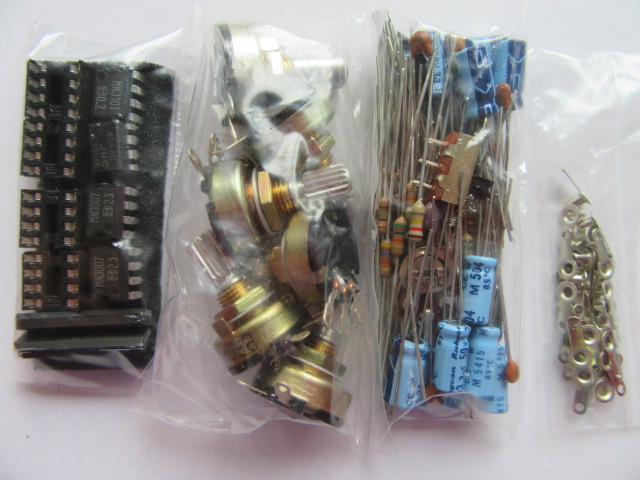

SRU-0113 キットの部品一式
